Mô tả sản phẩm
· Xếp hạng hiện tại: 0.5a tối đa
· Điện trở cách nhiệt: 500mΩ phút
· Điện môi chịu đựng: 200V AC
· Điện trở liên hệ: tối đa 20mΩ
Giới thiệu sản phẩm
Ứng dụng
· Ổ đĩa servo
· Thiết bị xử lý vật liệu
· IoT
· Thiết bị an ninh
· Màn hình
· Thiết bị thiết bị và thiết bị kiểm tra
· Âm thanh
· Băng hình
Thông số kỹ thuật
· Xếp hạng hiện tại: 0.5a tối đa
· Điện trở cách nhiệt: 500mΩ phút
· Điện môi chịu đựng: 200V AC
· Điện trở liên hệ: tối đa 20mΩ
· Nhiệt độ hoạt động: -40 độ - +105 độ
· Khả năng hàn: Tương phản có khả năng lên tới 260 độ
Nguyên vật liệu
· Lỗ trên: Tiêu chuẩn Gold Flash (0,8 ")
Vàng cao hơn có sẵn
Thiếc
· Tài liệu liên hệ: Hợp kim Cooper
· Vật liệu nhà ở: High - Nhiệt nhiệt độ nhiệt độ
· Môi trường: UL94 V0
Người khác
· Bản vẽ 2D
· Liên hệ với XHS để lấy tệp 3D
· Rohs & tiếp cận tuân thủ
· Tuân thủ UL
Đặc trưng
● Tuổi thọ tăng
● Cải thiện khả năng chống sốc cơ học
● Tăng mật độ mạch
● Kiểm soát hệ thống được cải thiện
Thuận lợi
● Truy xuất nguồn gốc của trật tự và nguyên liệu thô
● Khả năng kiểm tra phòng thí nghiệm có hệ thống
● Tốt trước - Sales và sau - dịch vụ bán hàng
● Thời gian giao hàng nhanh trung bình 4 tuần
Shenzhen Xuhuasheng Technology Co., Ltd. (XHS) đã được dành cho việc sản xuất và bán các đầu nối điện tử trong 10 năm, tuân thủ niềm tin về chất lượng đầu tiên và khách hàng trước tiên. Chúng tôi là một nhà sản xuất đáng tin cậy trong các đầu nối ổ cắm tiêu đề nữ với chất lượng cao và giá tốt nhất. Chúng tôi tập trung vào việc cung cấp các sản phẩm có giá trị cao cho khách hàng của chúng tôi bao gồm tiêu đề nam, tiêu đề nữ, tiêu đề hộp, wafer, FPC, RJ và dây nối. Bất kỳ nhu cầu nào trong các đầu nối ổ cắm tiêu đề nữ, chào mừng tất cả các bạn liên hệ với chúng tôi. Chỉ cần gọi hoặc gửi email cho chúng tôi để nhận hỗ trợ chuyên nghiệp, tin rằng XHS sẽ là đối tác kinh doanh tốt nhất của bạn!
Bao bì và vận chuyển
Thiết bị kiểm tra
Giấy chứng nhận của chúng tôi
Q＆A
Hỏi: Làm thế nào để bạn quản lý tính toàn vẹn tín hiệu trong bảng - đến - Hệ thống đầu nối bảng?
A: 1) Trở kháng trở kháng
2) giảm thiểu tiếng ồn và nhiễu
3) Duy trì tính toàn vẹn tín hiệu trong bố cục PCB
4) Tiến hành phân tích tính toàn vẹn tín hiệu
5) Xác minh hiệu suất đầu nối
6) Thực hiện theo các tiêu chuẩn ngành và thực tiễn tốt nhất
Hỏi: Vai trò của bảng - thành - Các đầu nối bảng trong việc giảm nhiễu điện từ (EMI) là gì?
A: 1) Che chắn: Che chắn là một trong những cách hiệu quả nhất để giảm EMI trong bảng - xuống - đầu nối bảng. Các đầu nối được che chắn được thiết kế với một tấm chắn dẫn điện bao quanh đầu nối để chặn các trường điện từ. Tấm khiên giúp ngăn EMI rò rỉ vào hoặc ra khỏi đầu nối và có thể làm giảm tác động của EMI trên các mạch gần đó.
2) Grounding: Grounding là một cách khác để giảm EMI trong bảng - xuống - đầu nối bảng. Đầu nối phải được kết nối với mặt phẳng mặt đất chung trên cả hai PCB để giảm sự khác biệt tiềm năng và giảm thiểu tác động của EMI. Grounding thích hợp có thể giúp giảm tiếng ồn và nhiễu trong hệ thống.
3) Lọc: Lọc là một kỹ thuật có thể được sử dụng để giảm EMI trong bảng - xuống - các đầu nối bảng. Có thể thêm các thành phần lọc, chẳng hạn như tụ điện hoặc cuộn cảm, có thể được thêm vào đầu nối để lọc nhiễu tần số- cao và giảm tác động của EMI.
4) Bố cục: Bố cục của bảng - đến - Hệ thống đầu nối bảng cũng có thể ảnh hưởng đến EMI. Khoảng cách giữa đầu nối và các thành phần khác trên PCB, vị trí của đầu nối trên PCB và hướng của đầu nối đều có thể ảnh hưởng đến EMI. Thiết kế cẩn thận và bố cục có thể giúp giảm thiểu tác động của EMI.
Bằng cách sử dụng các đầu nối được che chắn, nối đất thích hợp, lọc và bố cục cẩn thận, bảng - đến - đầu nối bảng có thể giúp giảm EMI trong các hệ thống điện tử. Giảm EMI thích hợp là rất quan trọng để đảm bảo độ tin cậy và hiệu suất của các hệ thống điện tử, đặc biệt là trong các ứng dụng chính xác cao -} hoặc cao -.

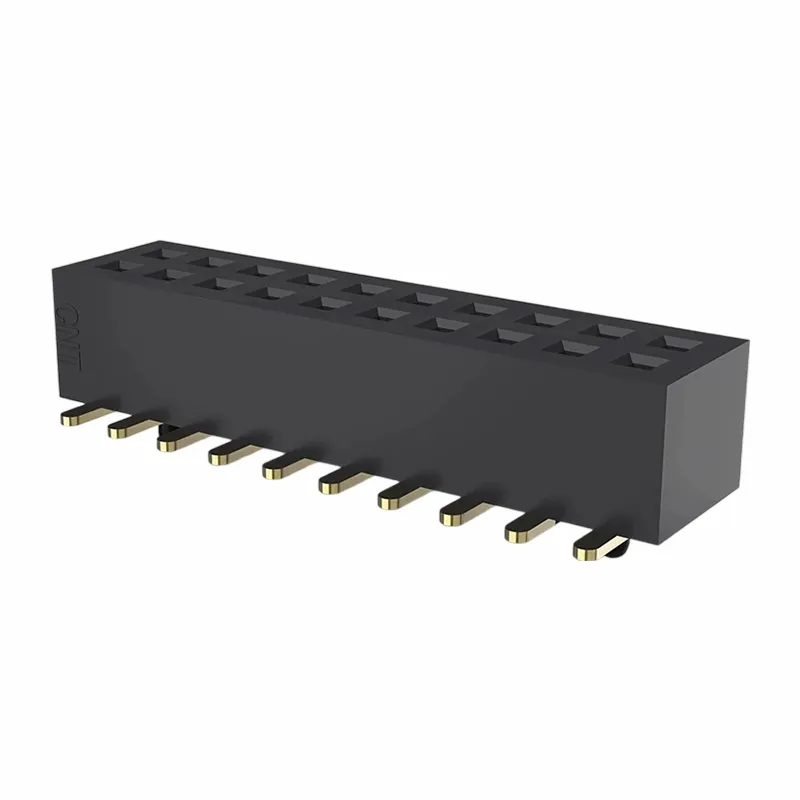

Chú phổ biến: Tiêu đề nữ 0,8mm Double Row SMT, Trung Quốc 0,8mm Tiêu đề Nữ Double Row Sản xuất SMT, Nhà cung cấp, Nhà máy
